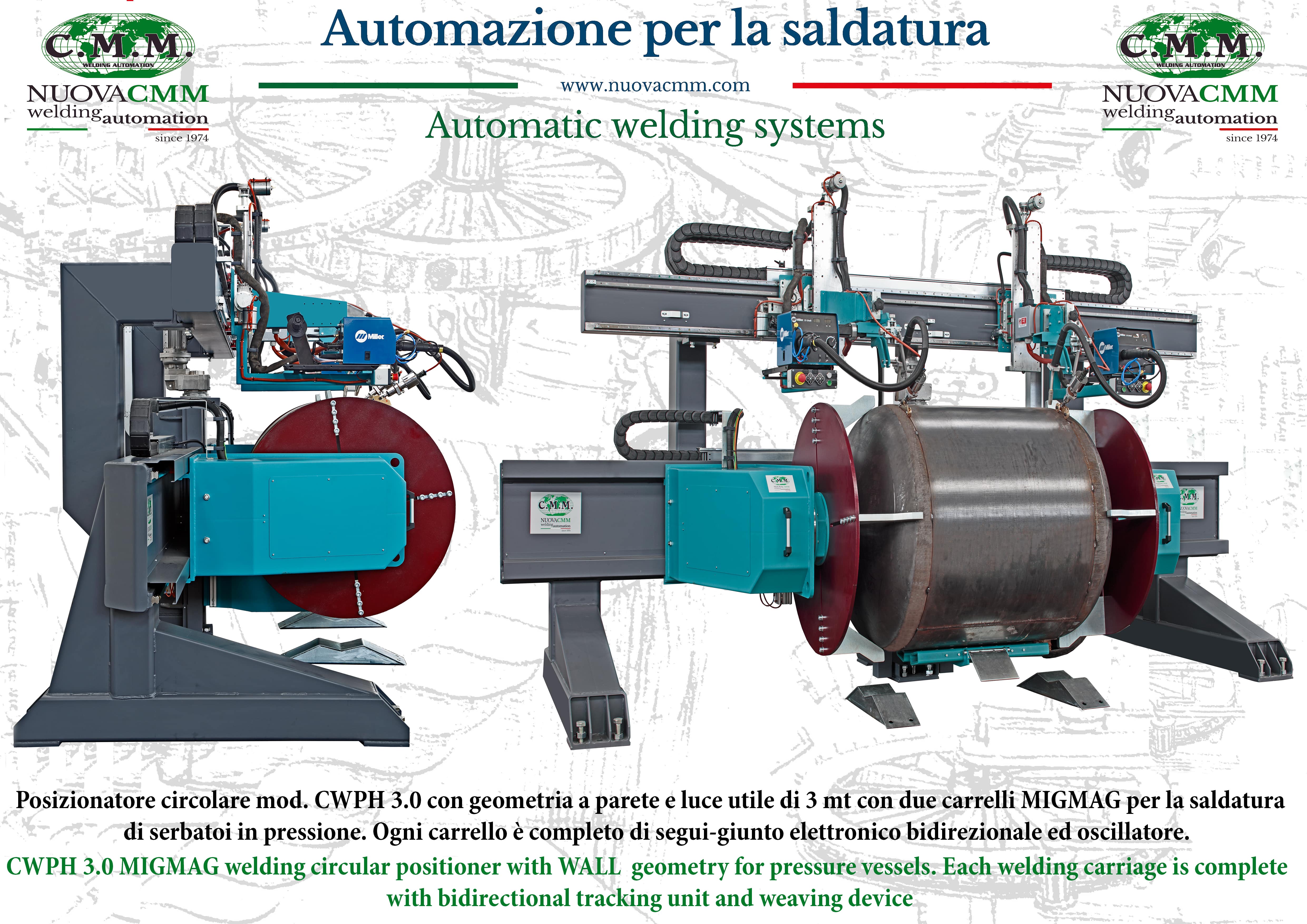

Impianto costituito da una testa motrice ed una contropunta (pneumatica o idraulica) mobile su un bancale (con configurazione al suolo o a parete) la cui luce utile dipende dalle dimensioni del manufatto da saldare.
La parte saldante può essere installata su un carro mobile su una trave oppure in posizione fissa sulla testa motorizzata e/o sulla contropunta.
NCMM realizza un’ampia gamma di modelli con luce utile fino a 6000 mm e diverse configurazioni per poter abbracciare tutte le esigenze produttive dei clienti.
Ogni impianto è gestito da controllo numerico, con uno o più assi a seconda del modello e degli accessori, ed è completo di PLC con schermo operatore tattile a colori per un’agevole gestione di tutti i parametri di funzionamento dell’impianto.
La presenza di porta USB e ETHERNET consente un facile collegamento con l’esterno (rete aziendale del cliente) per l’interfacciamento con unità saldanti, il carico/scarico dei programmi di lavoro ed il servizio di tele assistenza
|
Model CWP |
Diameter max. mm |
Tailstock Stroke mm |
Useful Length mm |
Rotational Speed rpm |
Payload kg |
|---|---|---|---|---|---|
| CWP 0,5 | 500 | 100 | 500 | 0 - 10 | 300 |
| CWP 1,0 | 500 | 150 | 1000 | 0 - 10 | 300 |
| CWP 1,5 | 600 | 150 | 1500 | 0 - 10 | 500 |
| CWP 2,0 | 600 | 200 | 2000 | 0 - 5,0 | 500 |
| CWP 3,0 | 800 | 200 | 3000 | 0 - 5,0 | 500 |
| CWP 4,0 | 800 | 200 | 4000 | 0 - 5,0 | 1000 |
| CWP 6,0 | 800 | 200 | 6000 | 0 - 5,0 | 1000 |
